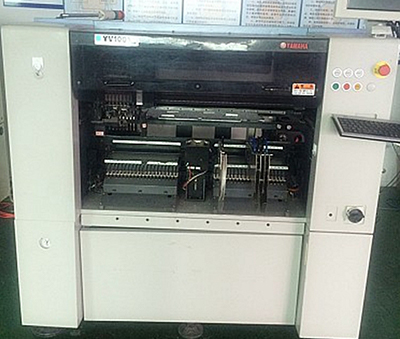

YAMAHA YV100XG貼片機規格

1）高速高精度多功能模塊化貼片機

2）0.18秒/ CHIP超高速放置（更佳條件）16200CPH（谷物/小時）

3）在IPC9850狀態下，補丁速度高達16200CPH（相當于0.22秒/ CHIP）

4）安裝0603組件，整體精度可達±50微米，全重復精度可達±30微米

5）廣泛的應用范圍，從0201（英寸）微型組件到31mm QFP大型組件

6）使用2臺高分辨率多視數碼相機

7）CSP / BGA組件的連續焊球識別，包括焊球缺陷的確定

8）可以選擇YAMAHAzhuanli的換氣噴嘴，可有效減少機器空轉損失

9）通用型的更佳選擇

10）Y軸由大功率伺服放大器和左右兩端的高剛性螺桿驅動。

這項新開發的完全固定的雙驅動器技術可加速加速和協調

通過兩端驅動并完成加速功能。 減少定位時間。

電路板尺寸M類型：L460 * W335（MAX）-L50 * W50（MIN）

L型：L460 * W440（MAX）-L50 * W50（MIN）

安裝精度精度（μ+3σ）：±0.05mm /芯片，±0.05mm / QFP

安裝速度0.18秒/ CHIP 1.7秒/ QFP，1608 / CHIP：16200CPH

可安裝的組件0603-31mm組件，SOP / SOJ / QFP /連接器/ PLCC / CSP / BGA

尺寸1650 * 1408 * 1900

總重量1600KG
