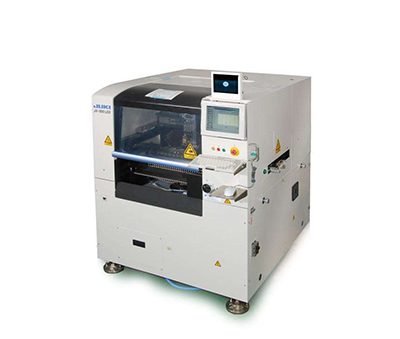

JUKI JX-300LED LED 通用貼片機

JX-300LED 新機型既可生產最適合的LED基板的同時，也可完全勝任生產LED電源基板，及其他消費類電子產品。JX-300LED 新機型實際貼裝效率在KE2070機型基礎上更加提高了10%，實際產能達到18,000CPH以上.

加長規格基板(1500×360mm)
貼裝元件高度：6mm / 12mm
貼裝元件尺寸
鐳射激光識別：0.6x0.3mm(英制0201)～33.5mm
貼裝速度:更佳條件：0.155秒/芯片(23,300CPH)
貼裝精度:鐳射激光識別：±0.05mm(±3σ）
裝著元件種類:機械供料器：40種 (8MM)
裝置尺寸(W*D*H)：標準規格：1,920×1,393×1,440mm
裝置重量：約1,420Kg

規格
操作系統：WINDOWS XP (中文、日文、英文語言切換）
基板尺寸：標準規格基板(1200×360mm)

特性
1. JX-300LED應對 1200 ～1500mm LED照明基板和LENS液晶屏生產
JX-300LED 獨有的2次和3次夾板功能實現≦1500MM LED基板生產，通過3組MARK點對基板進行全自動視覺對中，實現高精度貼裝。
2. JUKI獨有的激光貼片監視功能
JUKI獨有的貼裝頭上備有激光傳感器，實時檢測貼裝頭上元器件的有無。對元件表面有粘著性的LED器件，為了防止LED元件帶回可設定吹氣時間。通過激光器實時監測功能，杜絕元件在貼裝前掉落及有粘性LED元件被帶回情況的發生。
3. JUKI獨有的激光定位，識別LENS引腳
JUKI 獨有的LNC60激光三維掃描成像技術，通過對LENS引腳360度旋轉進行側面照相，根據元件影像邊緣和旋轉角度，繪出元件外型，并計算出元件中心和角度及尺寸完成LENS的方向判斷，最終完成LENS的X、Y、角度識別進行高精度LENS貼裝。

LED貼片機JX-300LED，最適用于LED照明機器或中、大型液晶背光源生產的LED貼片機
